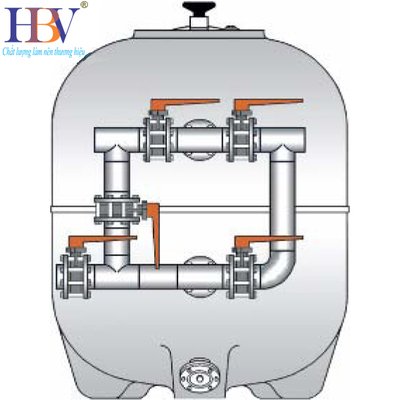

Cụm van cho bình lọc công nghiệp

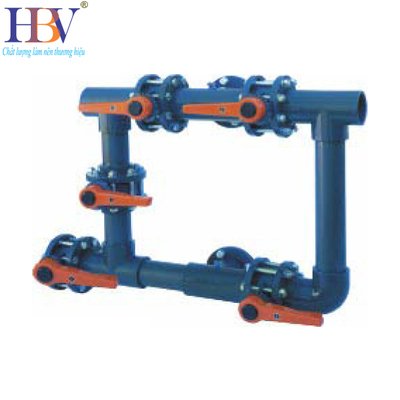

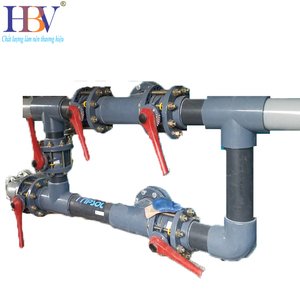

+ Cụm van công nghiệp của được thiết kế sản xuất tại nhà máy của Kripsol – Tây Ban Nha. Với thiết kế sử dụng 5 van độc lập được ghép lại thành 1 hệ, kết nối với bình lọc thông qua bạc kết nối.

+ Van được sử dụng có thể là tay van cơ, van điện từ hoặc van điện từ khí nén.

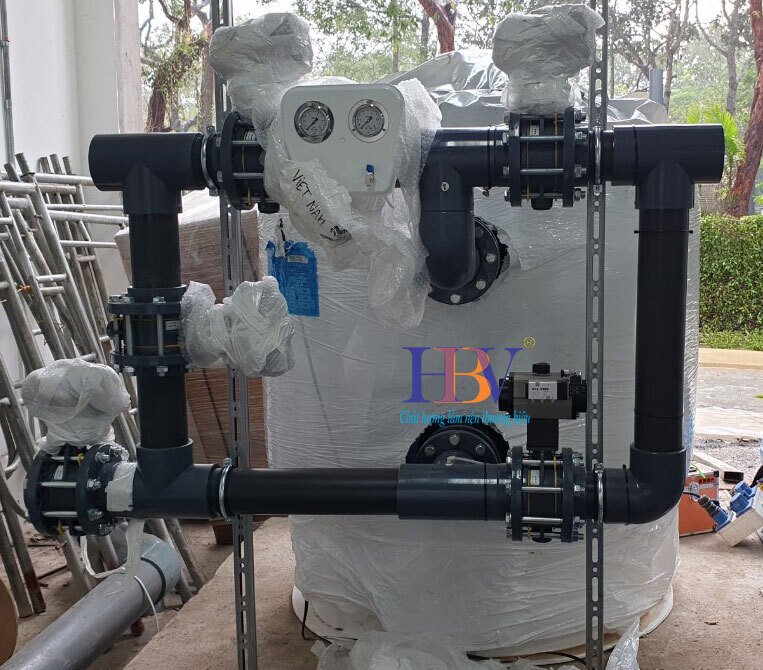

+ Tay van bình lọc công nghiệp được trang bị thêm cụm đồng hồ báo áp suất nước vào và áp suất nước ra của bình lọc.

+ Tay van bình lọc công nghiệp cho phép mở rộng ra những thiết bị hỗ trợ việc quan sát như kính quan sát được mua bổ sung.

CÁC CHỨC NĂNG TƯƠNG ỨNG CỦA CỤM VAN CÔNG NGHIỆP

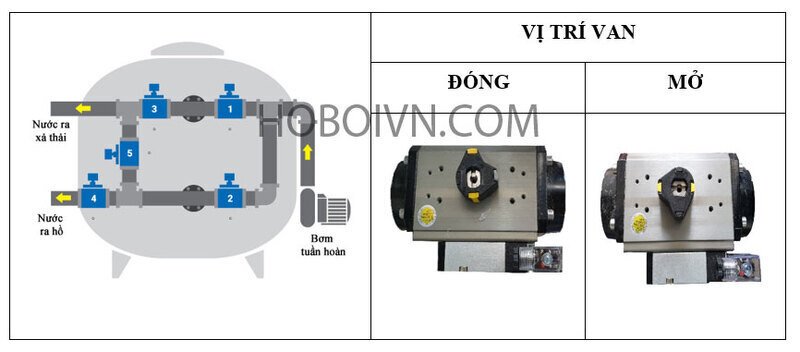

tay-van-binh-loc-cong-nghiep-11

Hệ tay van cho bình lọc công nghiệp

	Van 1	Van 2	Van 3	Van 4	Van 5
Lọc Filter	MỞ	ĐÓNG	ĐÓNG	MỞ	ĐÓNG
Chức năng rửa ngược: Backwash	ĐÓNG	MỞ	MỞ	ĐÓNG	ĐÓNG
Chức năng rửa xuôi: Rinse	MỞ	ĐÓNG	ĐÓNG	ĐÓNG	MỞ
Chức năng tuần hoàn không qua lọc: Recirculation	ĐÓNG	MỞ	ĐÓNG	MỞ	ĐÓNG

CÁC CHẾ ĐỘ VẬN HÀNH CỦA CỤM TAY VAN

Lọc Filter	Ở chế độ lọc nước được hút từ đáy hồ qua bơm tuần hoàn, được đưa vào bình qua các lớp cát, sỏi từ trên xuống. Rêu tảo và các cặn bẩn được giữ lại trong tầng cát lọc chỉ có nước sạch được trả lại hồ.
Chức năng rửa ngược: Backwash	Chức năng rửa ngược được sử dụng khi bình lọc có áp suất đạt theo Bảng áp suất cần được súc rửa của các Bình lọc hoặc sau 2 tuần sử dụng ta tiến hành súc rửa bình lọc. Nước được lấy từ đáy hồ thông qua các đường thu đáy được đưa vào bình lọc theo chiều từ dưới lên trên. Giúp đẩy các cặn bẩn, xác rêu tảo ra ngoài thông qua đường ống xả thải. Thời gian chạy chế độ rửa ngược thường là 5p phụ thuộc vào độ bẩn của bình lọc thời gian có thể tăng lên hoặc giảm xuống.
Chức năng rửa xuôi: Rinse	Sau khi sử dụng chế độ rửa ngược ta phải chuyển qua chế độ rửa xuôi chứ không được chuyển qua chế độ lọc ngay lập tức. Vì sau khi rửa ngược làm lượng cát sỏi đang bị đảo ngược lẫn lộn, khe hở giữa lớp cát và sỏi chưa kín. Ta sử dụng chế độ lọc luôn thì vô tình đẩy 1 phần nước bẩn ra ngoài hồ bơi. Thời gian chạy chế độ rửa ngược thường là 3p phụ thuộc vào độ ổn định của cát hoặc lưu lượng của bơm.
Chức năng tuần hoàn không qua lọc: Recirculation	Ở chế độ này được sử dụng để duy trì nhiệt độ nước trong hồ thông qua hệ thống trao đổi nhiệt ( heat exchanger), heatpump,…. Nước được lấy từ đáy hồ thông qua các đường thu đáy được đưa trực tiếp vào hệ thống trao đôi nhiệt ( heat exchanger), heatpump,…. Mà không vào bình lọc qua tầng cát soi.

CÁC BƯỚC CÁC BƯỚC SỬ DỤNG LỌCChế độ lọc (FILTER)

Bước 1: Mở Van 1 và Van 4 để sử dụng chế độ lọc tuần hoàn.

Bước 2: Kiểm tra trạng thái van hút đáy ở vị trí mở.

Bước 3: Mở bơm tuần hoàn chạy đồng thời theo dõi đồng hồ áp suất, nếu có áp suất dưới áp suất của Bảng áp suất cần được súc rửa của các Bình lọc thì chạy duy trì chế độ lọc.

Súc ngược (BACKWASH), Súc xuôi (RINSE)

Khi đồng hồ áp bình lọc hoặc đồng hồ áp trên hệ thống tay đạt áp suất theo Bảng áp suất cần được súc rửa của các Bình lọc thì ta tiến hành súc rửa bình lọc với các bước như sau.

SÚC NGƯỢC (BACKWASH)

Bước 1: Dừng bơm lọc.

Bước 2: Mở Van 2 và Van 3 để sử dụng chế độ súc xuôi.

Bước 3: Kiểm tra trạng thái van hút đáy ở vị trí mở.

Bước 4: Bật bơm lọc chạy.

Quá trình này thông thường kéo dài từ 5 phút tùy thuộc vào độ trong của nước thải cũng như độ dơ của bình lọc.

SÚC XUÔI (RINSE)

Bước 1: Dừng bơm lọc.

Bước 2: Mở Van 1 và Van 5 để sử dụng chế độ súc xuôi.

Bước 3: Kiểm tra trạng thái van hút đáy ở vị trí mở.

Bước 4: Bật bơm lọc.

Thông thường chế độ này kéo dài 3 phút.

Bước 5: Dừng bơm

Chế độ tuần hoàn không qua lọc (RECIRCULATE)

Chế độ này chỉ áp dụng cho chạy duy trì nhiệt

Bước 1: Dừng bơm.

Bước 2: Mở Van 2 và Van 4 để sử dụng chế độ tuần hoàn không qua bình lọc.

Bước 3: Kiểm tra trạng thái van hút đáy ở vị trí mở.

Bước 4: Bật bơm.

Chế độ khoá (close)

Bước 1: Dừng bơm.

Bước 2: Chuyển tất cả các Van 1, Van 2, Van 3, Van 4, Van 5 về trạng thái đóng.

Bước 3: Khoá van đường hút của bơm.

Chế độ sử dụng khi muốn bảo trì sửa chữa hệ thống.
